在使用PyQt编写UI界面时，可以通过Qt Designer这个工具像画图一样灵活地编辑UI界面，生成的ui文件可以通过pyuic工具转为py文件或者直接加载到py代码中使用，实现了UI界面和逻辑代码的分离，符合MVC的架构，开发和维护更为灵活和便捷。

安装PyQt5-tools包之后，在Python安装路径\Lib\site-packages\qt5_applications\Qt\bin下就可以找到designer.exe，直接运行即可使用。

下面介绍一下Qt Designer的使用技巧。



Qt Designer界面简介

启动Qt Designer后，会弹出下图所示的创建窗口。

左上方的几个模板中，有Dialog、Main Window和Widget三种，分别代表PyQt5中的QDialog、QMainWindow和QWidget这三个窗口类，其中QWidget是QMainWindow和QDialog的父类。

Main Window有菜单栏、工具栏和状态栏，常用于制作主窗口；Dialog方便用来展示信息和提供返回值，经常用于制作顶级对话框，而Widget则比较灵活，既可以用于嵌入其他窗体的窗口也可以用于主窗口。

选好模板后点击创建按钮后就可以进入编辑页面。

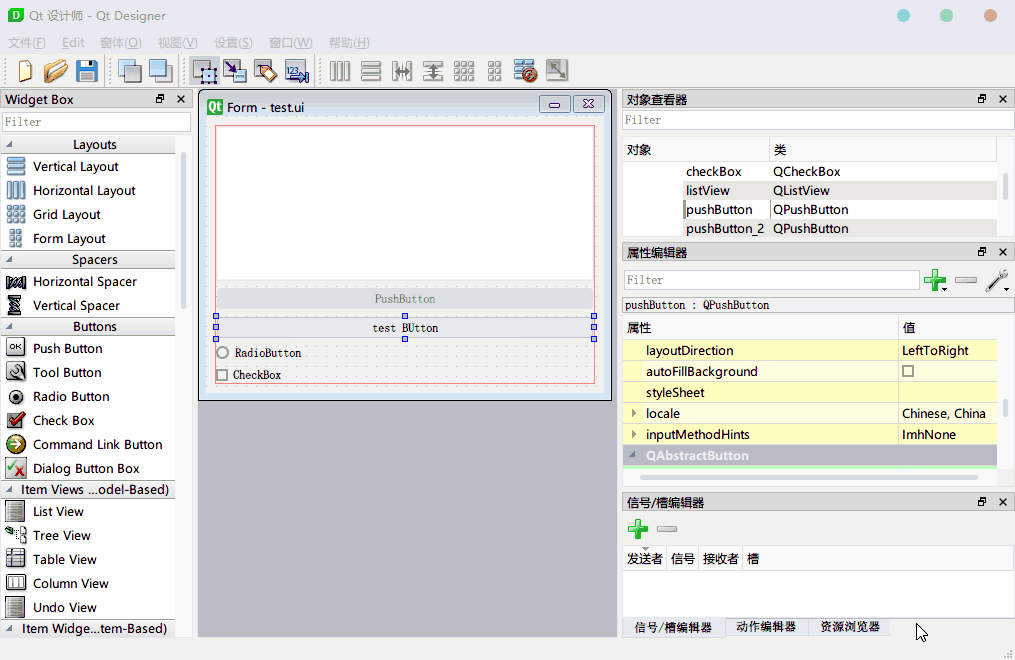

左侧为可拖拽使用的基础组件，右上方对象查看器显示所有已有的组件以及层级关系，右侧中间属性编辑器可以查看和修改组件的属性，右下方信号/槽编辑器可以编辑各种点击等操作的触发事件，资源浏览器可导入外部资源进行使用。

然后就可以将左侧所需组件拖拽到窗口中进行自由布局了。



布局

如果只是拖拽组件到窗口中，组件的位置是固定的，窗口进行缩放时组件不能自动适应窗口大小。

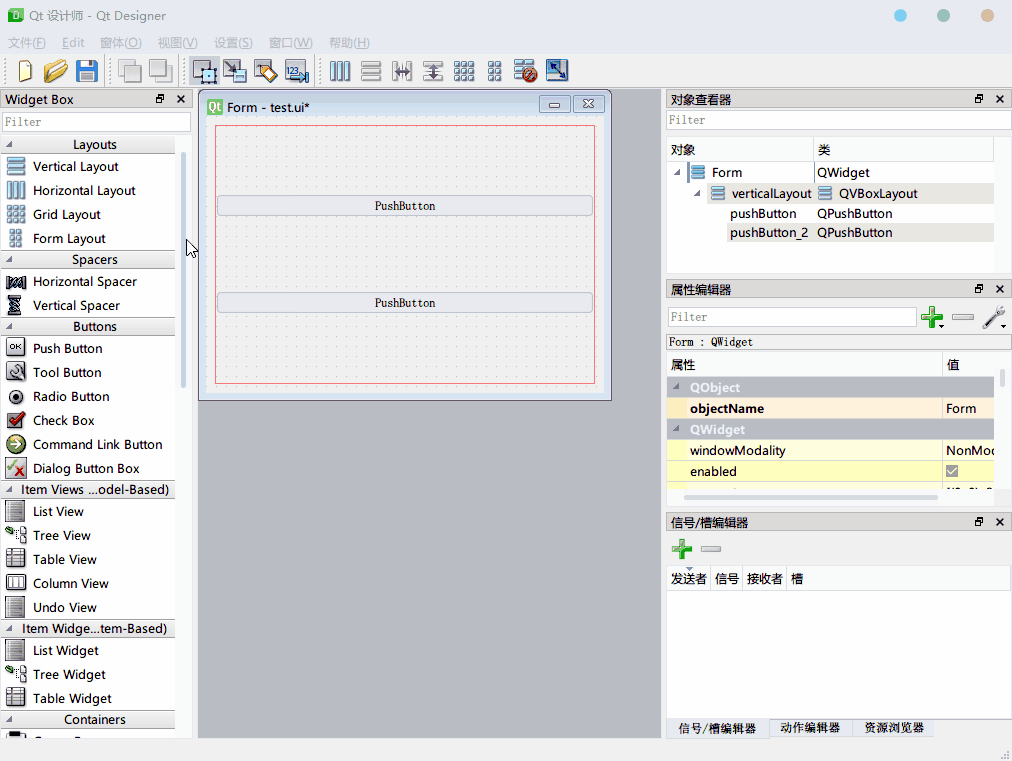

这时就需要通过布局（Layout）功能控制组件的位置和大小，从左上角的Layouts中，选择拖入合适的布局，再将所需组件拖入该布局内，其中Vertical Layout和Horizontal Layout分别是垂直布局和水平布局，效果如下

Grid Layout是网格布局，Form Layout则是表单布局，不同布局间可以通过工具栏的按钮进行切换。

如果组件之间想要更加紧凑，不随着缩放窗口而出现间隙的话，可以使用spacers进行填充。

Layout布局不属于组件，因此不能在它上面设置样式，可以将布局转成QWidget等组件再进行样式设置。



属性编辑

通过右侧的属性编辑器，可以对组件的属性和样式进行编辑。

其中，ObjectName属性比较重要，后期业务逻辑代码部分需要通过该属性调用对应的组件，尽量在UI设计时就定好便于区分且避免重复的名字。

另外，点击属性编辑器中的+按钮，可以添加自定义的属性，方便业务逻辑代码使用。

也可以在styleSheet属性中，通过类似于Web 的CSS样式表的QSS样式快速定义组件的显示效果。

QSS 背后其实 Qt 的 Paint 事件，通过样式表来简化手动绘制的操作。如果想要实现一些自定义的图形绘制， 需要代码通过 Qt 的 PaintEvent 实现。

QSS样式的可用参考资料如下：

  1. 官网 Qt Style Sheets Reference
  2. 官网 Qt Style Sheets Examples
  3. Qt 常用 QSS 集合
  4. QSS 总结以及最近做的 Qt 项目



信号槽连接

通过信号/槽编辑器，可以实现组件的事件回调，比如点击按钮的触发，数据变动触发等等。



其他技巧

鼠标中间方便框选

在窗口中有大量控件和布局时，左键框选功能很容易误操作拖拽了某个控件，此时可以通过鼠标中键进行框选。



Ctrl+r快速预览

通过Ctrl+让快捷键可以快速打开一个预览窗口，查看界面的效果。



修改ui文件

在UI界面编辑完成后，保存出的ui文件实质上是一个 xml 文件，定义规范可以参考官方的 XML scheme 文档。

那么就可以通过文本编辑器打开直接对ui文件进行修改，实现一些特殊需求。



纯按钮窗口

在Qt Designer中创建界面时必须有窗口，不能创建单独的一个组件，此时可以先创建一个Widget窗口。

再将ui文件打开，将其中的QWidget替换成QButton，保存后重新用Qt Designer打开，就可以拥有一个按钮的小窗口了。



给 Widget 添加菜单栏

默认情况下，只有 QMainWindow 可以在 Qt Designer 里面配置 QMenuBar 实现菜单栏。

而通过编辑 ui 文件，然后将QMainWindow的ui文件菜单栏部分拼接到QWidget中，就可以实现菜单栏。



ui文件的使用

转换为py文件

这个ui文件可以通过PySide2或者PyQt5的内置命令转成py文件再进行调用，方法如下：

pyuic5 -o test.py test.ui
#或者
pyside2-uic test.ui -o test.py



直接加载ui文件

可以直接将 ui 文件在编译到内存当中，这样每次修改 ui 文件就不需要再额外用 exe 工具进行编译了

# PyQt5加载ui文件
from PyQt5 import uic
UI_PATH = "test.ui"

# 读取 UI 文件的窗口类型和窗口名
form_class , base_class = uic.loadUiType(UI_PATH)


# PySide2加载ui文件
from PySide2.QtUiTools import QUiLoader
UI_PATH = "test.ui"

# 直接返回组件实例
widget = QUiLoader(UI_PATH)

缺点就是没有了 ui 编译好的 python 文件，组件的自动代码提示也就没有了。



通过Qt.py动态加载ui文件

Qt.py是一个第三方库，可以用 Qt5.0 的方式兼容 Qt4.0，也可以以 PySide2 的书写格式兼容 PySide。

通过Qt.QtCompat的loadUi函数，实现ui文件的动态加载，在ui文件修改后无需转换，只需重启业务逻辑代码即可更新界面。

使用方式如下：

import os
from Qt import QtWidgets,QtGui,QtCore
from Qt.QtCompat import loadUi

class TestWidget(QtWidgets.QWidget):
    def __init__(self):
        super().__init__()
        DIR  = os.path.dirname(__file__)
        ui_path = os.path.join(DIR,"test.ui")
        # NOTE 加载 ui 文件
        loadUi(ui_path,self)

        # NOTE 执行了 loadUi 之后可以通过 ObjectName  获取到 ui 文件里面的定义的组件了
        self.Test_BTN.clicked.connect(lambda: sys.stdout.write("click"))

转载自智伤帝的博客，有修改。
